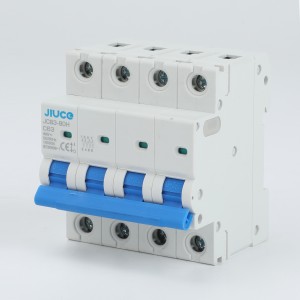

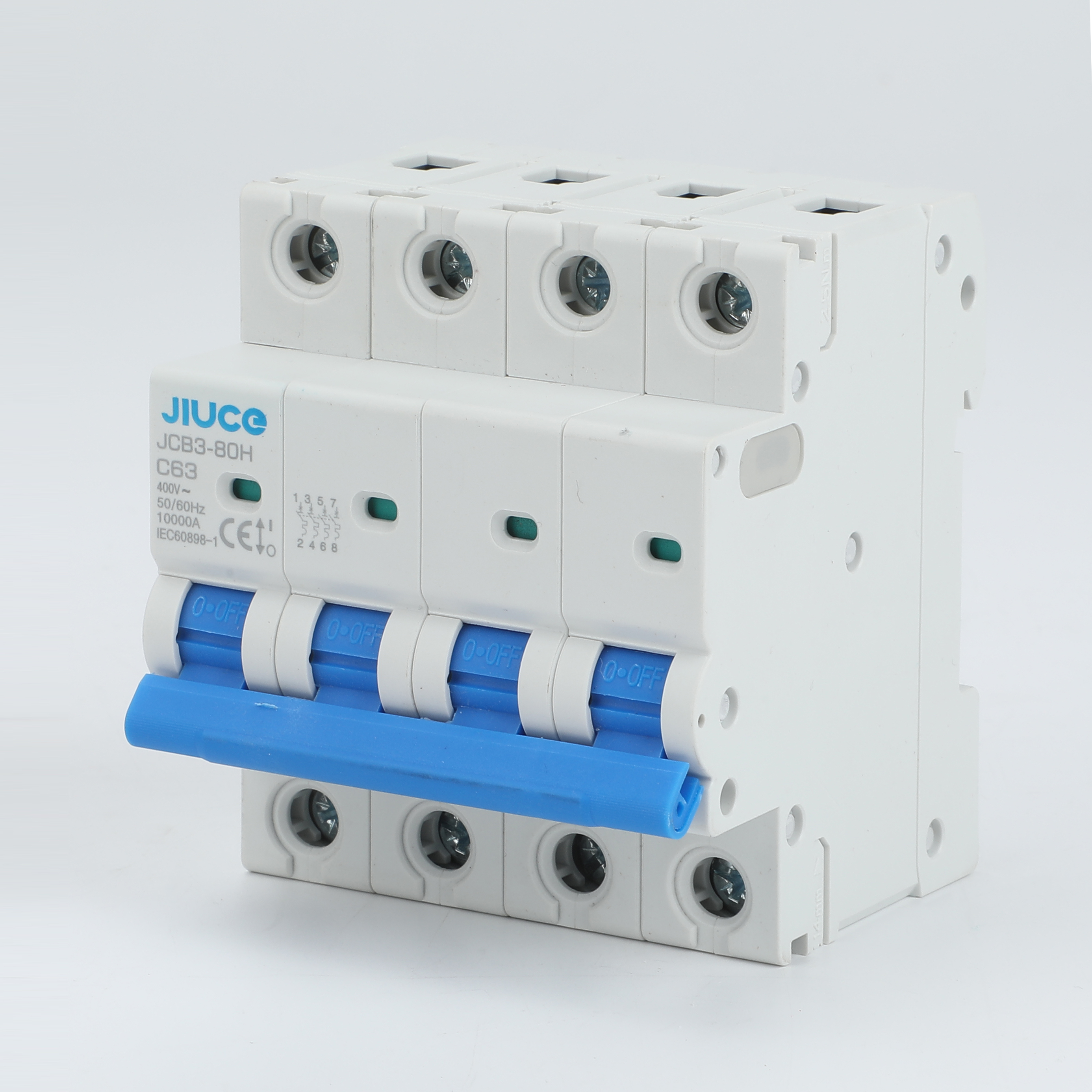

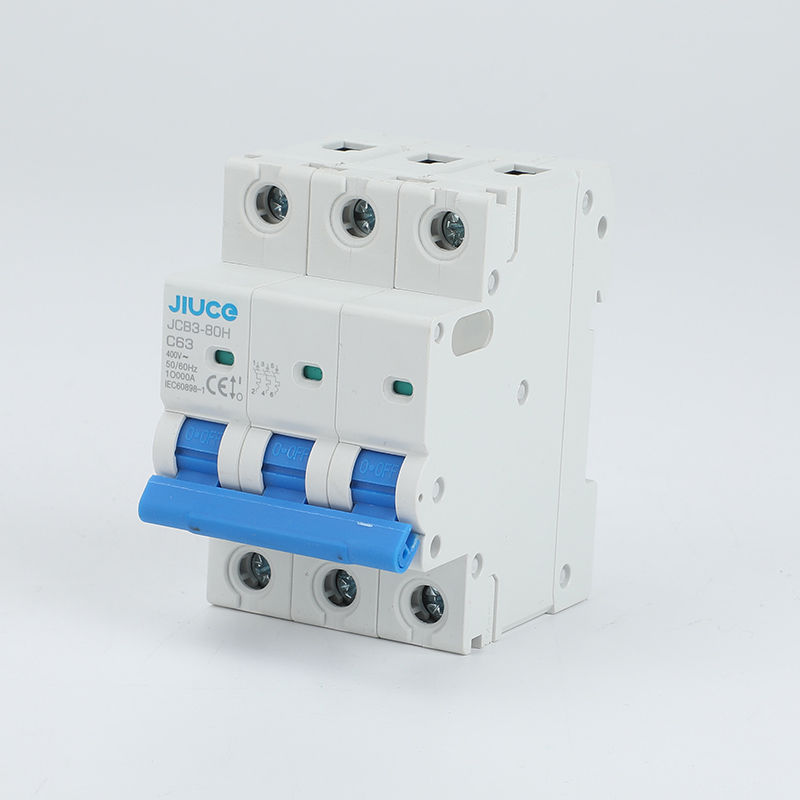

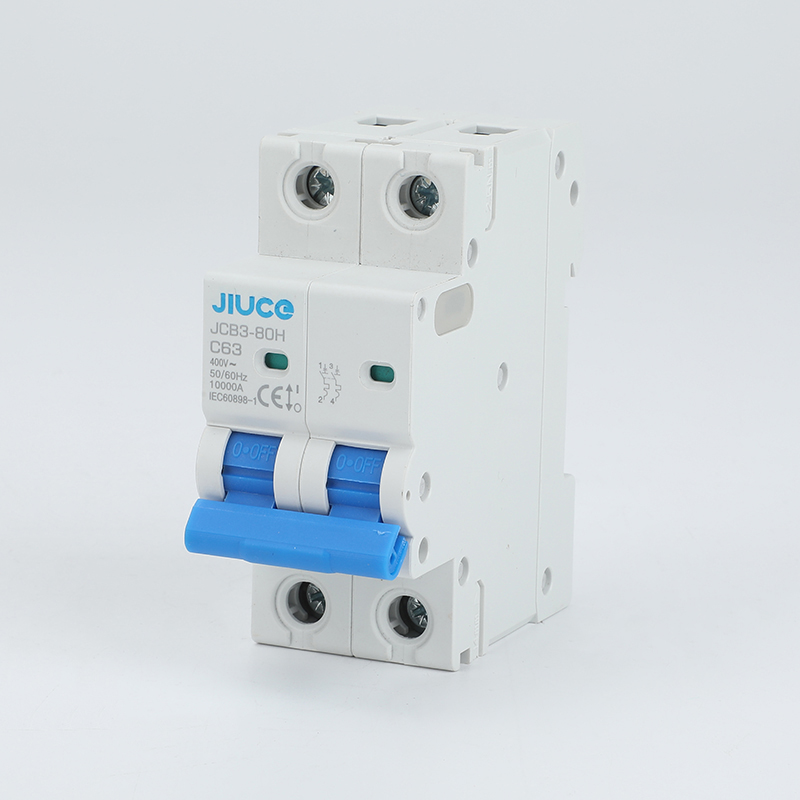

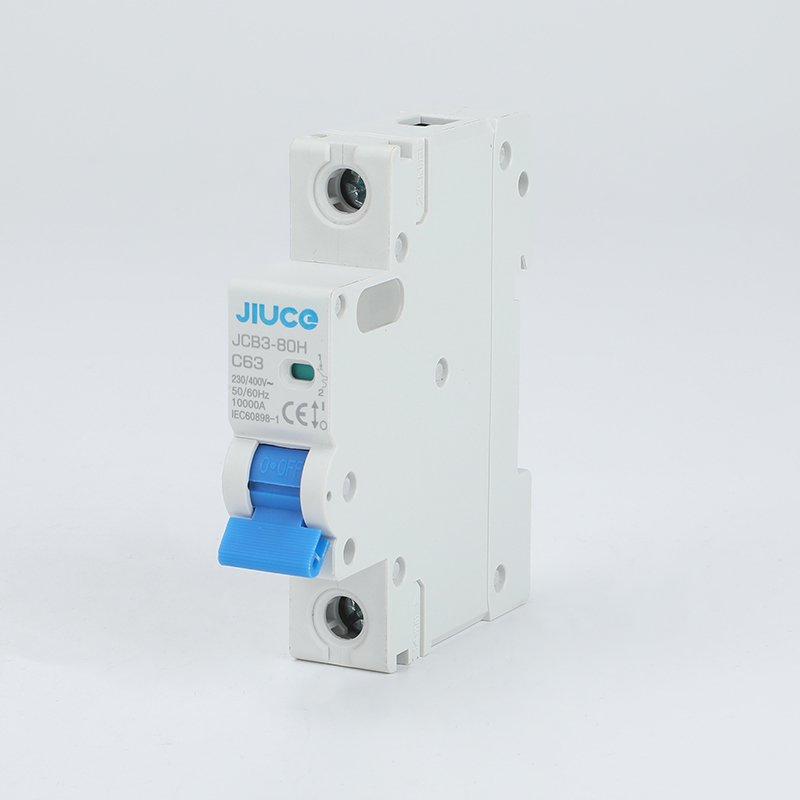

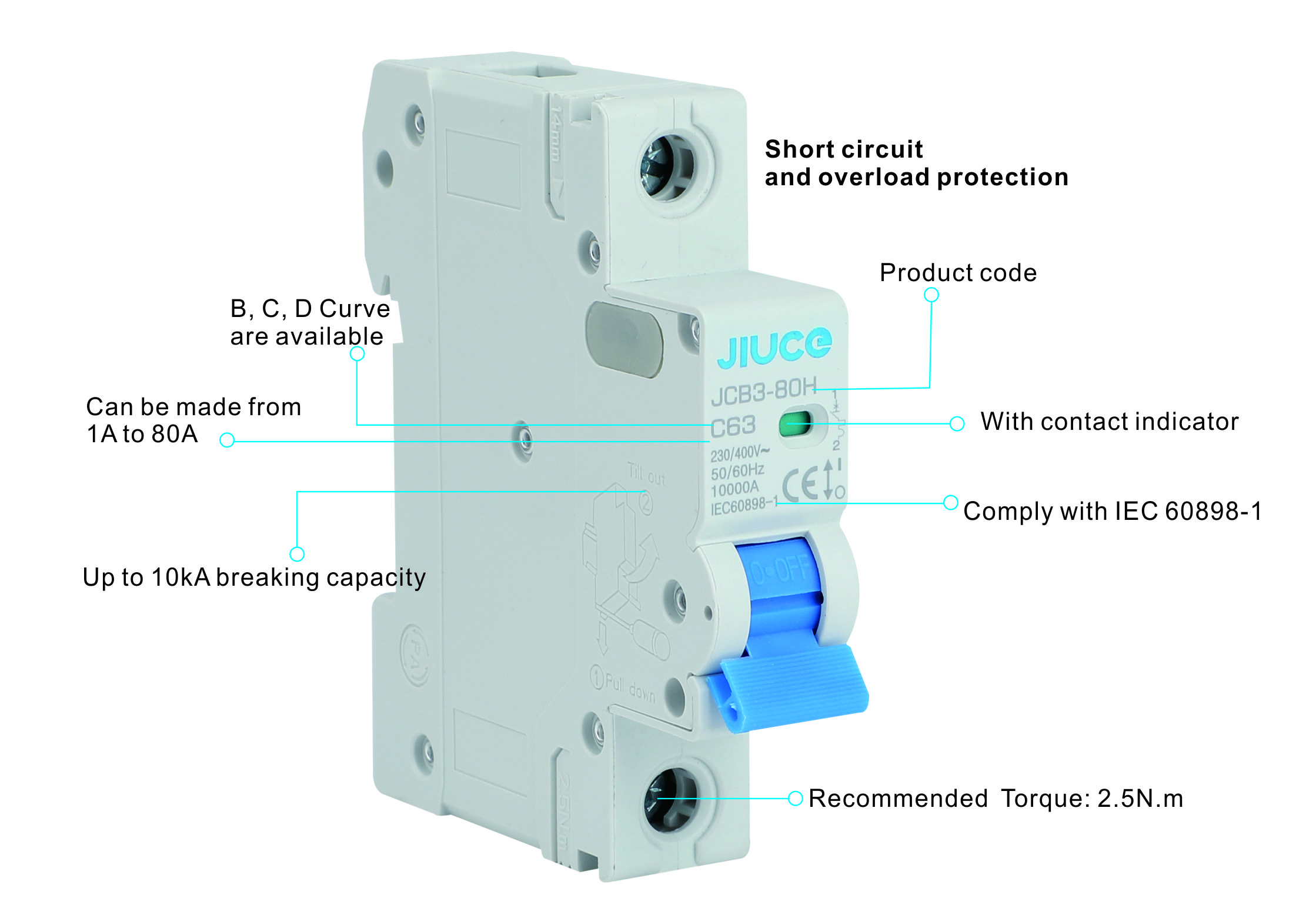

Disjuntor miniatura JCB3-80H 10kA
Função
Proteção de circuitos contra correntes de curto-circuito;
Proteção de circuitos contra correntes de sobrecarga;Trocar;
Isolamento
Inscrição
Os disjuntores JCB3-80H são utilizados em instalações domésticas, bem como em sistemas de distribuição elétrica comercial e industrial.
Seleção
Dados técnicos da rede no ponto considerado: os sistemas de aterramento (TNS, TNC), corrente de curto-circuito no ponto de instalação do disjuntor, que deve ser sempre inferior à capacidade de interrupção deste dispositivo, tensão normal da rede.
Curvas de disparo:
Curva B (3-5In)---proteção para pessoas e cabos de grande comprimento em sistemas TN e IT.
Curva C (5-10In)---proteção para cargas resistivas e indutivas com baixa corrente de partida
Curva D(10-14In)---proteção para circuitos que alimentam cargas com alta corrente de partida no fechamento do circuito (transformadores LV/LV, lâmpadas de ruptura)
| Padrão | IEC/EN 60898-1 | IEC/EN 60947-2 | |
| Elétrico recursos | Corrente nominal In (A) | 1, 2, 3, 4, 6, 10, 16, 20, 25, 32, 40, 50, 63,80 | |

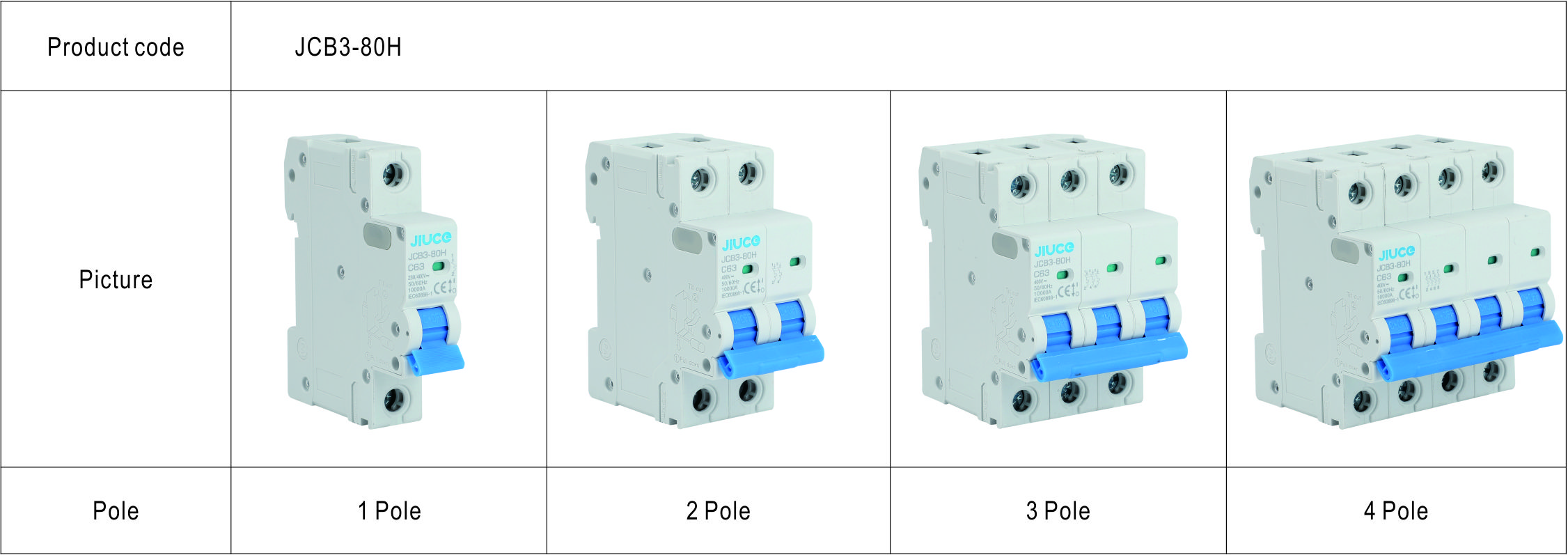

| Pólos | 1P, 1P+N, 2P, 3P, 3P+N, 4P | 1P, 2P, 3P, 4P | |
| Tensão nominal Ue(V) | 230/400~240/415 | ||
| Tensão de isolamento Ui (V) | 500 | ||
| Frequência nominal | 50/60Hz | ||
| Capacidade nominal de ruptura | 10 kA | ||
| Classe de limitação de energia | 3 | ||
| Tensão suportável de impulso nominal (1,2/50) Uimp (V) | 4000 | ||
| Tensão de teste dielétrico em ind.Frequencia.por 1 min (kV) | 2 | ||
| Grau de poluição | 2 | ||
| Perda de potência por pólo | Corrente nominal (A) | ||
| 1, 2, 3, 4, 5, 6, 10,13, 16, 20, 25, 32,40, 50, 63, 80 | |||
| Característica de liberação termomagnética | B, C, D | 8-12In, 9,6-14,4In | |
| Mecânico recursos | Vida elétrica | 4.000 | |
| Vida mecânica | 20.000 | ||
| Indicador de posição de contato | Sim | ||
| Grau de proteção | IP20 | ||
| Temperatura de referência para configuração do elemento térmico (℃) | 30 | ||
| Temperatura ambiente (com média diária ≤35℃) | -5...+40 | ||
| Temperatura de armazenamento (℃) | -35...+70 | ||
| Instalação | Tipo de conexão do terminal | Cabo/barramento tipo U/barramento tipo pino | |
| Tamanho do terminal superior/inferior para cabo | 25mm2 / 18-4 AWG | ||
| Tamanho do terminal superior/inferior para barramento | 10mm2 / 18-8 AWG | ||
| Torque de aperto | 2,5 N*m / 22 In-Ibs. | ||
| Montagem | Em trilho DIN EN 60715 (35mm) por meio de dispositivo de clipe rápido | ||
| Conexão | De cima e de baixo | ||
| Combinação com acessórios | Contato auxiliar | Sim | |
| Liberação de derivação | Sim | ||
| Liberação sob tensão | Sim | ||
| Contato de alarme | Sim | ||
