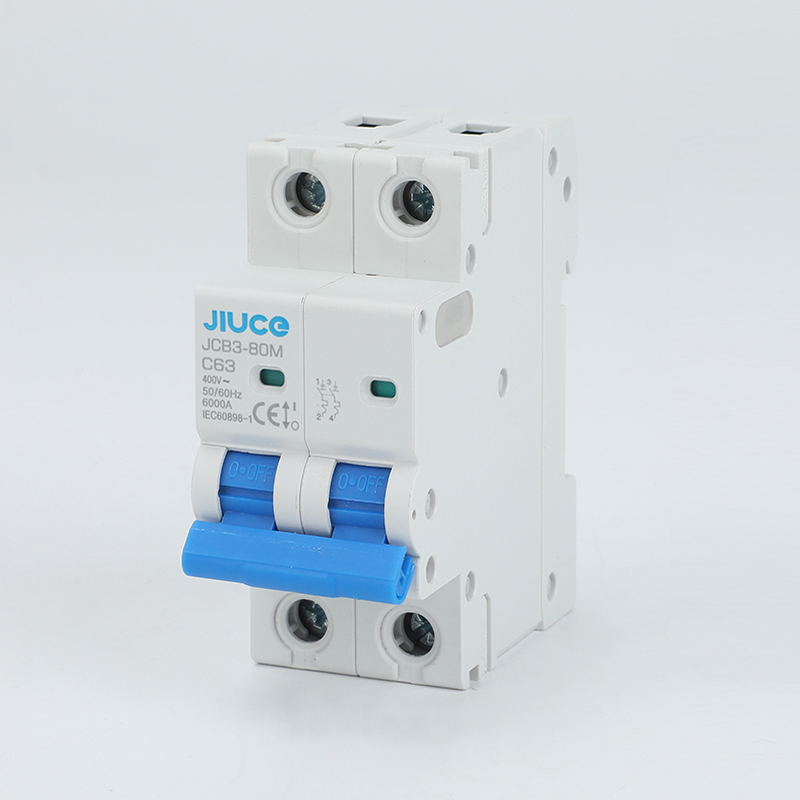

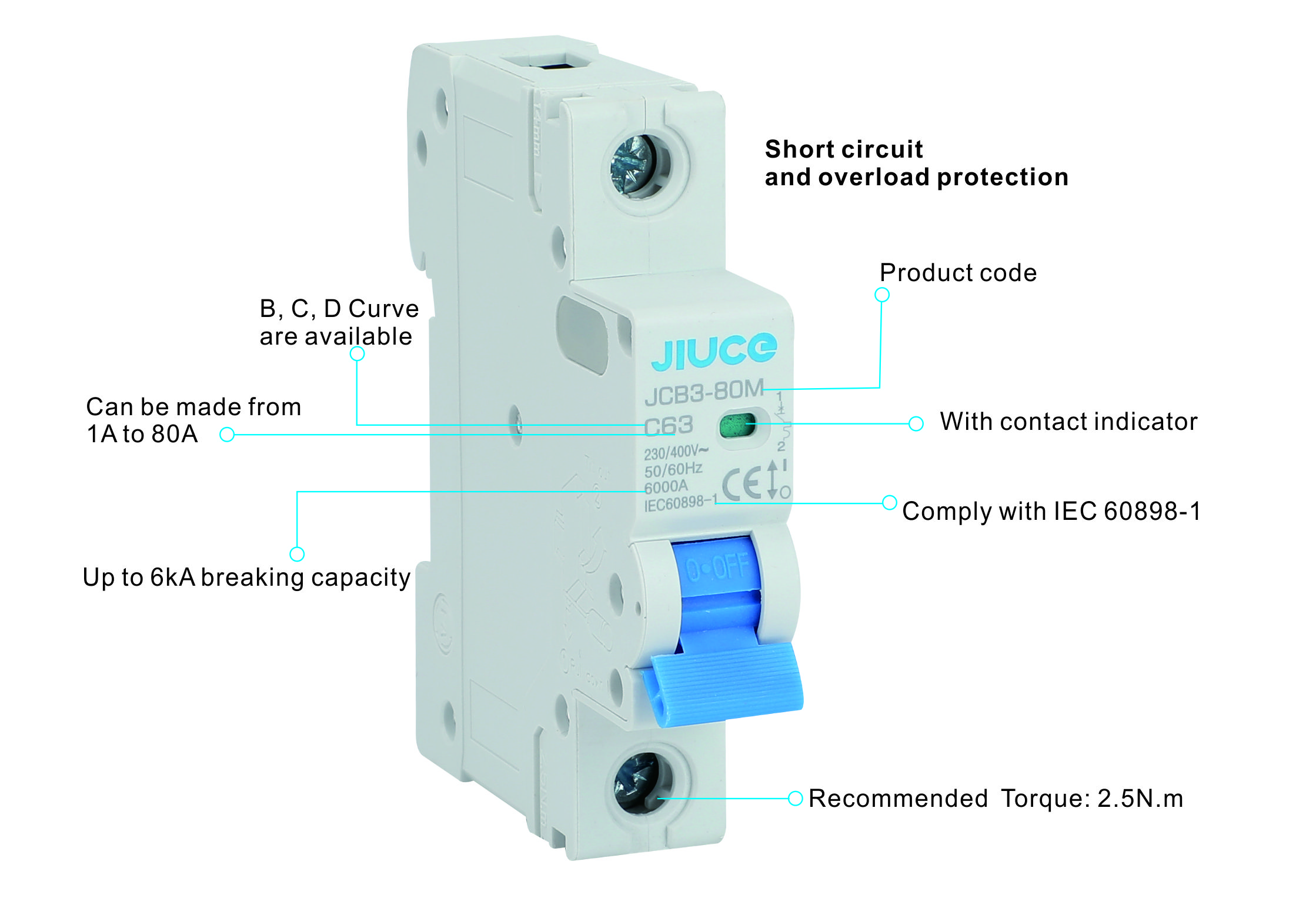

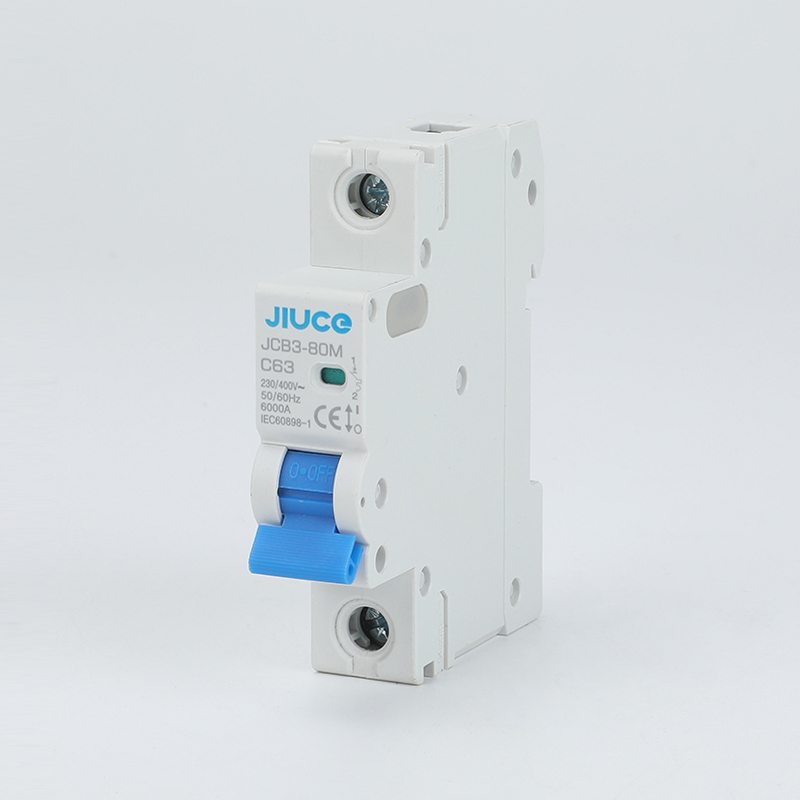

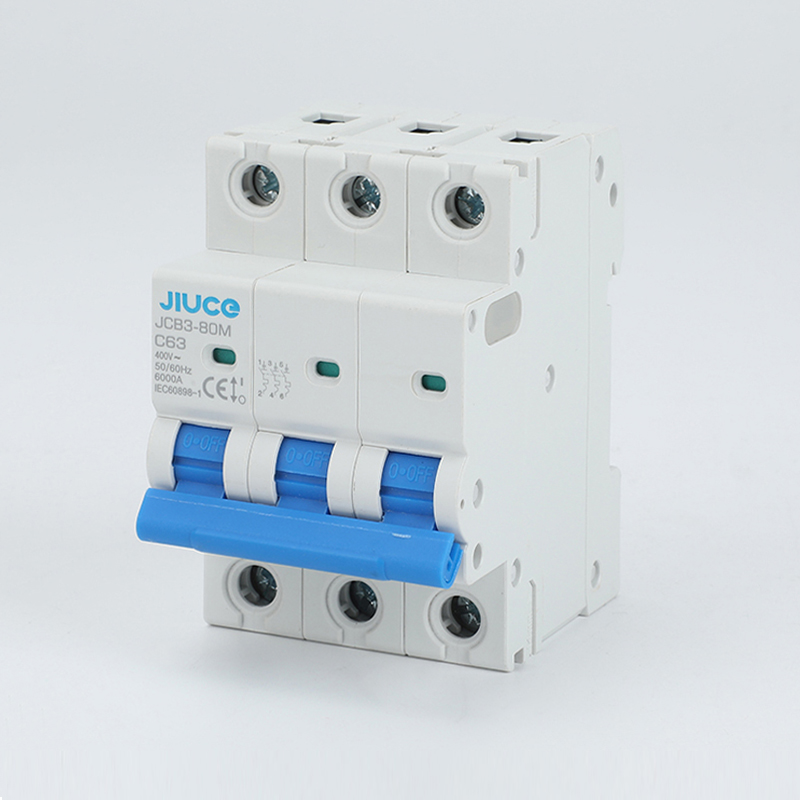

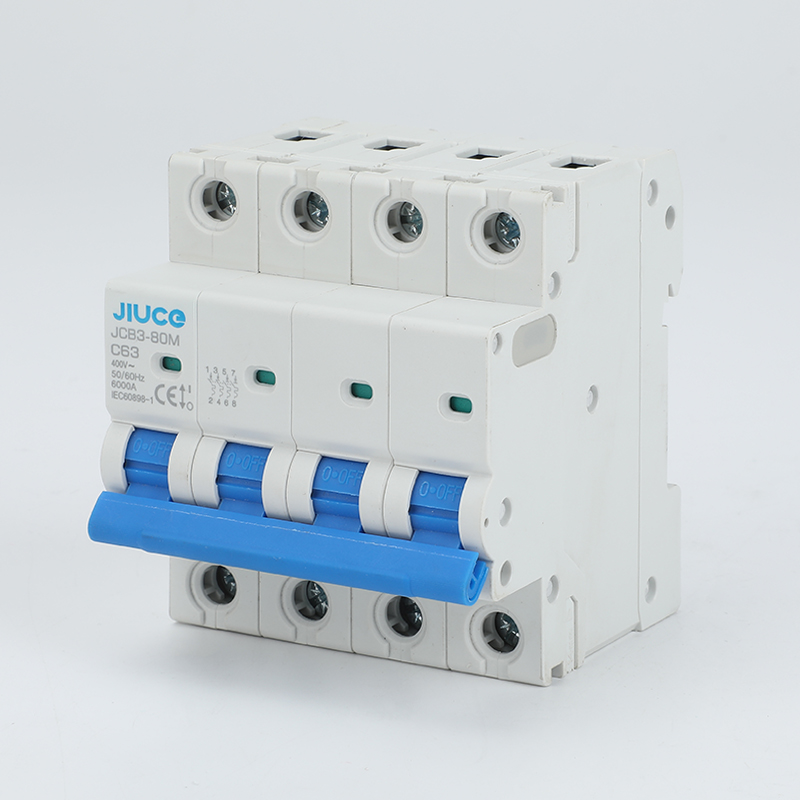

JCB3-80M miniatyyri katkaisija 6kA
Toiminto
Piirien suojaus oikosulkuvirroilta;
Piirien suojaus ylikuormitusvirroilta;Vaihtaa;
Eristäytyminen
Sovellus
JCB3-80M katkaisijoita käytetään kotitalouksissa sekä kaupallisissa ja teollisuuden sähkönjakelujärjestelmissä.
Valinta
Verkon tekniset tiedot tarkastelukohdassa: maadoitusjärjestelmät (TNS, TNC), oikosulkuvirta katkaisijan asennuskohdassa, jonka tulee aina olla pienempi kuin tämän laitteen katkaisukyky, verkon normaali jännite.
Laukaisukäyrät:
B-käyrä (3-5In)---suoja ihmisille ja pitkille kaapeleille TN- ja IT-järjestelmissä.
C-käyrä (5-10 tuumaa) ---suoja resistiivisille ja induktiivisille kuormille alhaisella käynnistysvirralla
D-käyrä (10-14In)---suoja piireille, jotka syöttävät kuormia suurella käynnistysvirralla piirin sulkeutuessa (LV/LV-muuntajat, vikalamput)
| Vakio | IEC/EN 60898-1 | IEC/EN 60947-2 | |||
| Sähköiset ominaisuudet | Nimellisvirta In ( A) | 1, 2, 3, 4, 6, 10, 16, 20, 25, 32, 40, 50, 63, 80 | |||

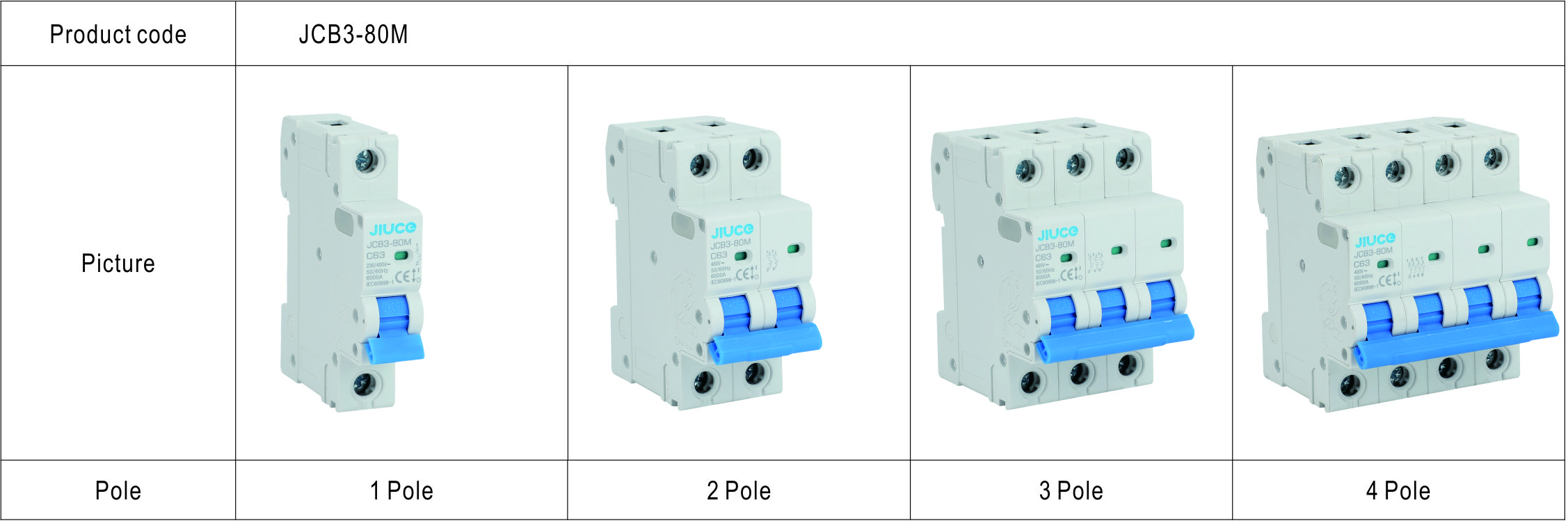

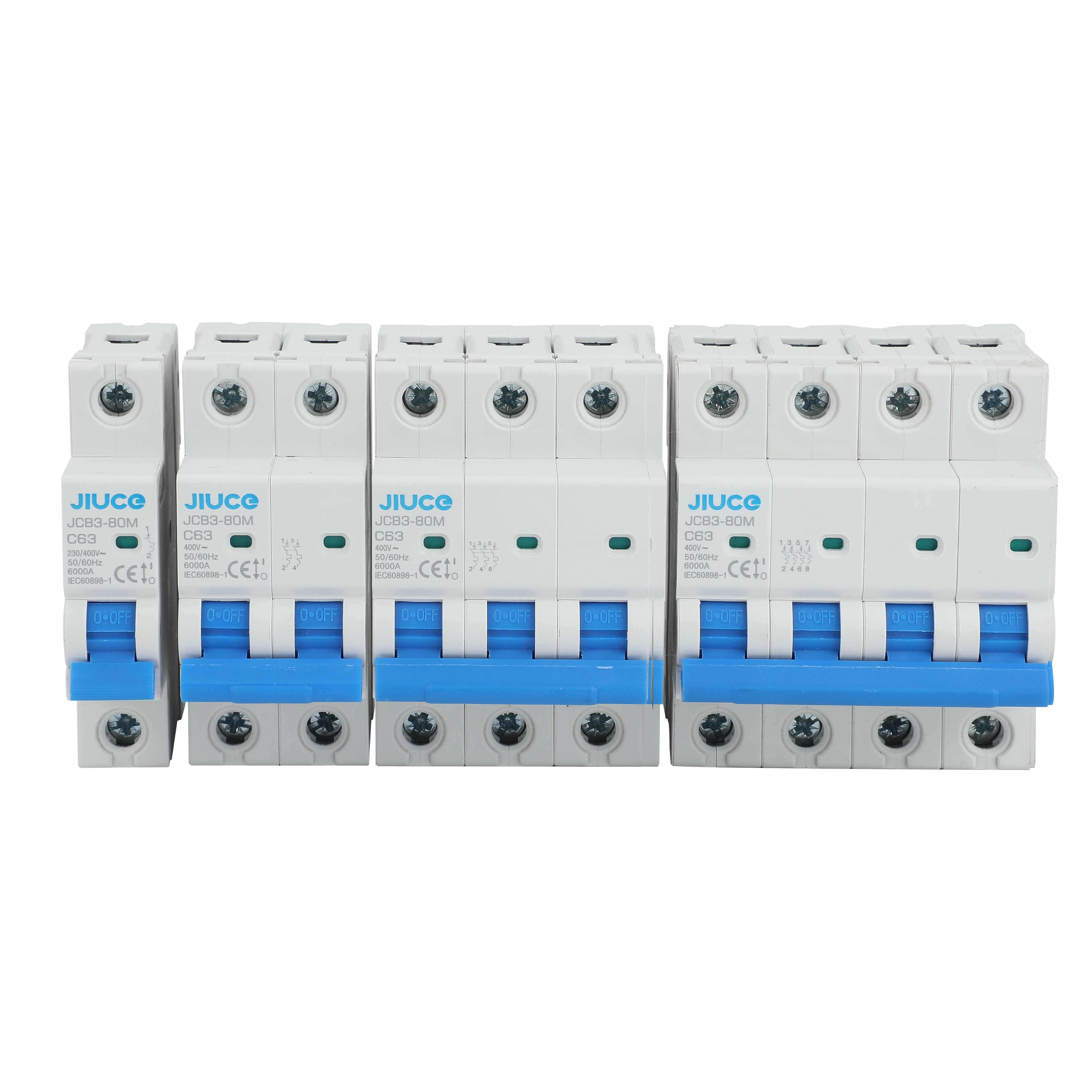

| puolalaiset | 1P, 1P+ N, 2P, 3P, 3P+ N, 4P | 1P, 2P, 3P, 4P | |||
| Nimellisjännite Ue(V) | 230/400 ~ 240/415 | ||||
| Eristysjännite Ui ( V) | 500 | ||||
| Nimellistaajuus | 50/60 Hz | ||||
| Nimellinen katkaisukyky | 6kA | ||||
| Energiaa rajoittava luokka | 3 | ||||
| Nimellisimpulssinkestojännite (1,2/50) Uimp (V) | 4000 | ||||
| Dielektrinen testijännite ind.Taaj.1 min (kV) | 2 | ||||
| Saastumisaste | 2 | ||||
| Tehon menetys napaa kohden | Nimellisvirta (A) | ||||
| 1, 2, 3, 4, 6, 10, 16, 20, 25, 32, 40, 50, 63, 80 | |||||
| Termomagneettinen irrotusominaisuus | B, C, D | 8- 12 tuumaa, 9, 6- 14, 4 tuumaa | |||
| Mekaaniset ominaisuudet | Sähköinen käyttöikä | 4 000 | |||
| Mekaaninen käyttöikä | 20 000 | ||||
| Koskettimen asennon ilmaisin | Joo | ||||
| Suojausaste | IP 20 | ||||
| Lämpöelementin asetuksen vertailulämpötila (℃) | 30 | ||||
| Ympäristön lämpötila (päivän keskiarvo ≤35℃) | -5...+40 ℃ | ||||
| Varastointilämpötila (℃) | -25...+ 70 ℃ | ||||
| Asennus | Pääteliitäntätyyppi | Kaapeli / U-tyyppinen virtakisko / Pin-tyyppinen virtakisko | |||
| Liittimen koko ylä/ala kaapelille | 25mm2 / 18-4 AWG | ||||
| Liittimen koko ylä/ala virtakiskolle | 10mm2 / 18-8 AWG | ||||
| Kiristysmomentti | 2. 5 N* m / 22 In-Ibs. | ||||
| Asennus | DIN-kiskoon EN 60715 (35mm) pikakiinnityslaitteen avulla | ||||
| Yhteys | Ylhäältä ja alhaalta | ||||
| Yhdistelmä lisävarusteiden kanssa | Apukosketin | Joo | |||
| Shuntin vapautus | Joo | ||||
| Alijännitteen vapautus | Joo | ||||
| Hälytyskontakti | Joo | ||||
